3D-Laserscan und Reverse Engineering von Bestandsvorrichtungen
Viele Vorrichtungen und Greifer in der Produktion sind nicht oder nicht mehr aktuell dokumentiert: verschlissen, unterlegt, nach Crashs repariert oder über Jahre angepasst. Wir erfassen den tatsächlichen Zustand per 3D-Laserscan und machen daraus wieder genaue CAD-Modelle und Zeichnungen.
Einsatz
Wann sich ein Scan lohnt
- Keine oder veraltete 3D-Daten zur Vorrichtung
- Verschlissene, unterlegte oder reparierte Werkzeuge
- Weiterverwendung statt Neuanschaffung
- Umbau für ein neues Bauteil oder einen neuen Prozess
- Aktuelles Layout einer Zelle als Basis für die Simulation
Vorgehen
Vom Scan zum CAD-Modell
- Scan vor OrtIm Produktionsfenster, z. B. in der Schichtpause oder am Wochenende
- AufbereitungRegistrierung der Punktwolke und Vernetzung
- Ist-CADVolumenmodelle für Neuteile, Netzmodell für die Umgebung
- FunktionsanalyseAufnahmen, Spanner und Medien nachvollziehen
- Soll-CADOptional: Umbaukonstruktion
- AbgleichAbweichungsbericht Scan gegen CAD
Lieferumfang
Was Sie erhalten
- Punktwolke (z. B. E57) und Netz (STL)
- Natives CAD-Modell und STEP
- Zeichnungen und Stückliste
- Abweichungsbericht Scan gegen CAD
Ihre Unterlagen
Was wir vor Ort benötigen
- Zugang zur Station in einem abgestimmten Zeitfenster
- Gesicherte, stillstehende Anlage während des Scans
- Ansprechpartner vor Ort und vorhandene Unterlagen, falls verfügbar
Messtechnik
Passende Technik für jede Aufgabe

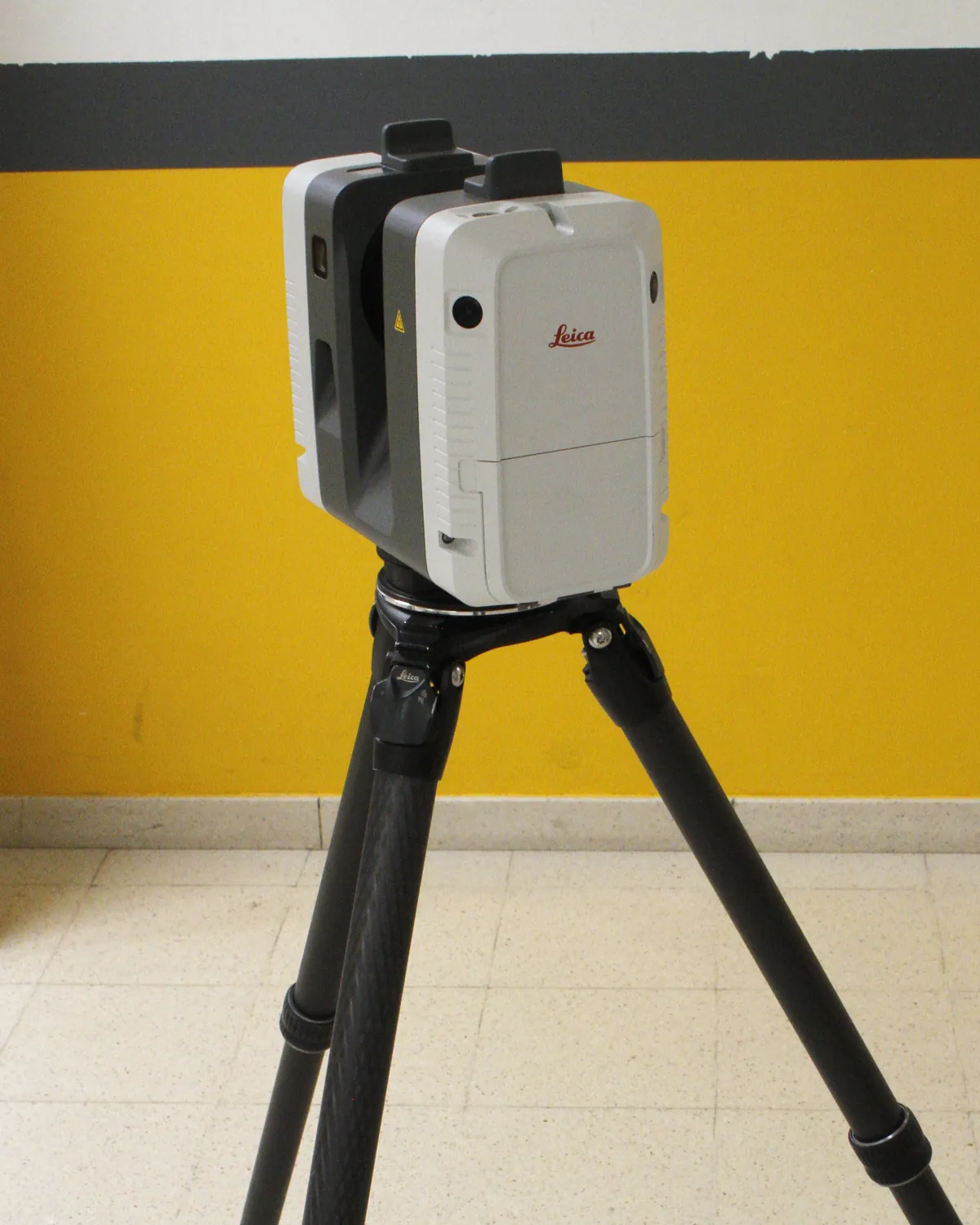

Je nach Aufgabe setzen wir einen messtechnischen Handscanner für die Details der Vorrichtung und einen terrestrischen Laserscanner für Zelle und Umgebung ein. Die erforderliche Genauigkeit stimmen wir vor dem Scan mit Ihnen ab.
FAQ
Häufige Fragen
Muss die Anlage für den Scan stillstehen?
Für die Aufnahme muss die Station zugänglich und gesichert sein. Wir planen den Scan in Ihr Produktionsfenster, zum Beispiel in eine Schichtpause oder an das Wochenende.
Wie genau ist das Ergebnis?
Die erreichbare Genauigkeit hängt vom Scanner, von der Oberfläche und von der Zugänglichkeit ab. Wir legen die Anforderungen vorab gemeinsam fest und dokumentieren das Ergebnis im Abweichungsbericht.
Was passiert mit den Scandaten?
Sie erhalten alle Rohdaten und Ergebnisse. Auf Wunsch arbeiten wir unter NDA und löschen unsere Arbeitskopien nach Projektabschluss.
Projekt besprechen
Schicken Sie uns eine kurze Beschreibung, Fotos oder vorhandene Daten – per Formular oder an info@grabet.eu. Wir melden uns mit einer ersten Einschätzung zu Umfang, Vorgehen und Terminen.
